HUD虚像距离测试介绍

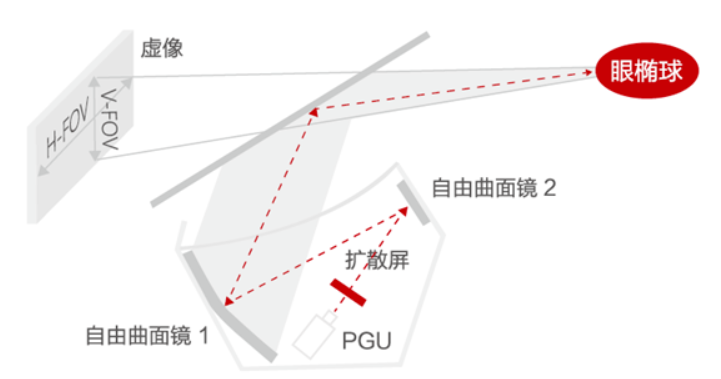

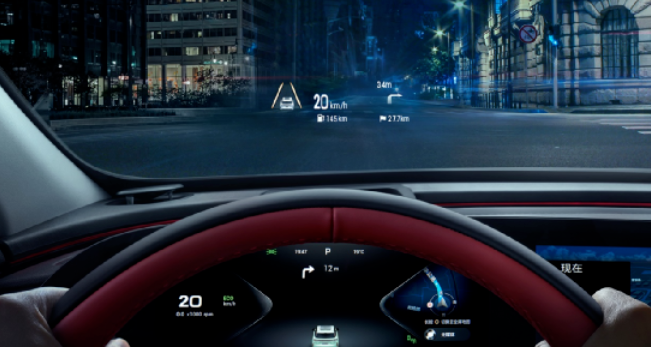

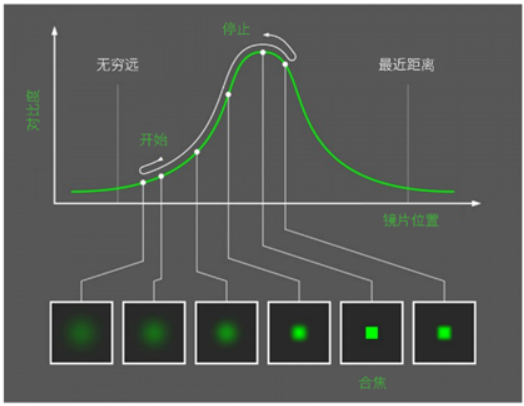

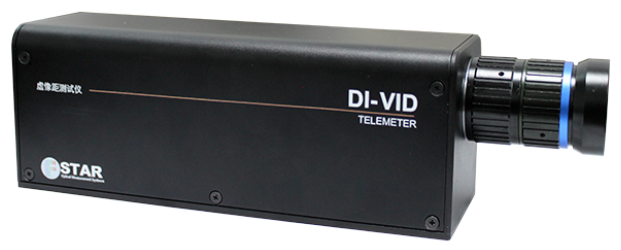

对比度检测对焦-爬坡

该曲线代表了一个距离适中物体所具有的对比度

原理：单目调焦法利用相机清晰成像时遵循的物像关系来计算 HUD 虚像距离。上图为对比度检测对焦的原理，通过调节镜片或者相机靶面位置，使 HUD 虚像在相机成像平面上清晰成像，依据镜头焦距、像距等参数之间的几何光学关系，结合相机标定参数（如已知的焦距等），推算出虚像到相机的距离，也就是虚像距离。

优势：仅需一台相机即可完成测量，相比双目或多目测量方法，硬件成本较低，设备搭建与操作也更为简便。经典几何光学成像原理，理论基础相对直观，易于理解和学习。

局限：受相机标定精度、图像噪声、调焦准确性等多种因素影响，测量精度不高。忽略了虚像可能存在的三维形变情况，在对虚像空间形态有要求的高精度测量中，准确性欠佳。常需拍摄多个图像并进行处理分析，还往往需要实物标定来确定相机参数等，测量过程较为耗时费力。

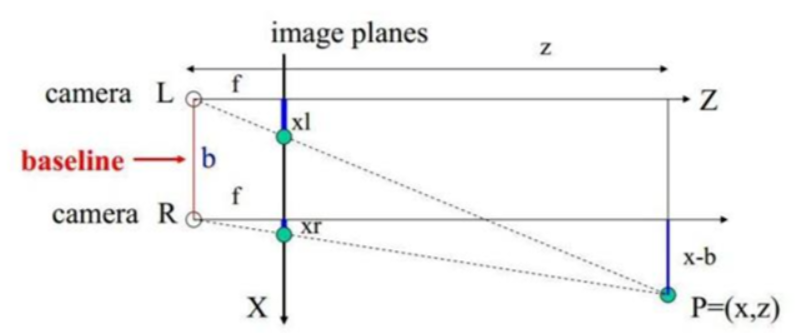

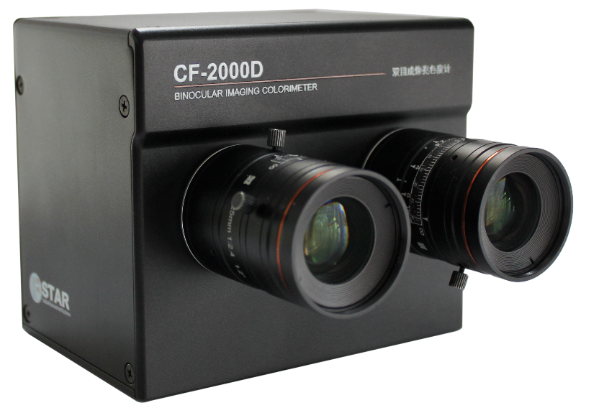

原理：基于视差原理，利用两个相机从不同位置（一般使用人眼瞳距67mm）对HUD虚像进行拍摄。通过计算两个相机成像中对应点的位置差异（视差），结合相机的基线距离（两相机光心之间的距离）和焦距等参数，依据三角几何关系来计算虚像上各点的空间距离和三维坐标，进而得到虚像距离。

优势：能够较为精确地测量虚像距离，可获取虚像的三维信息，对虚像的空间形态分析有帮助。适用于对HUD进行详细的性能评估和研究。

局限：需要对两个相机进行精确的校准和同步；测量过程相对复杂，对测试环境要求较高，例如需要在相对稳定的光照和背景环境下进行，以避免干扰成像和视差计算。
