汽车氛围灯光学测试

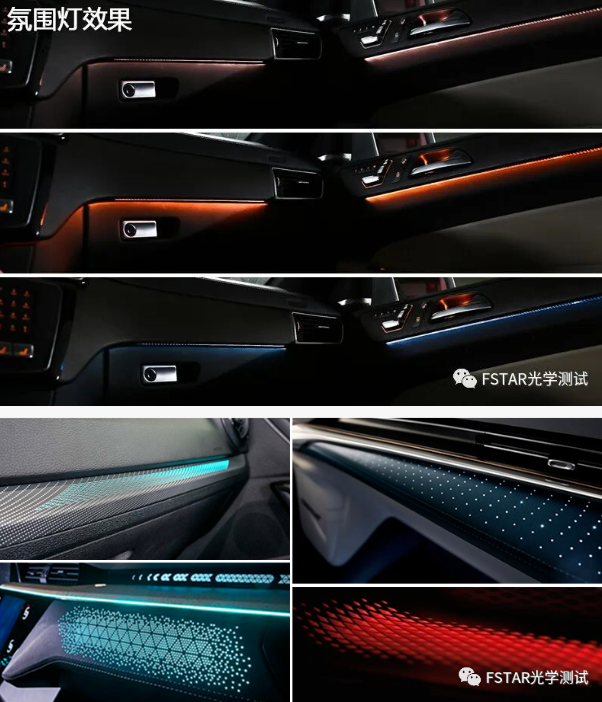

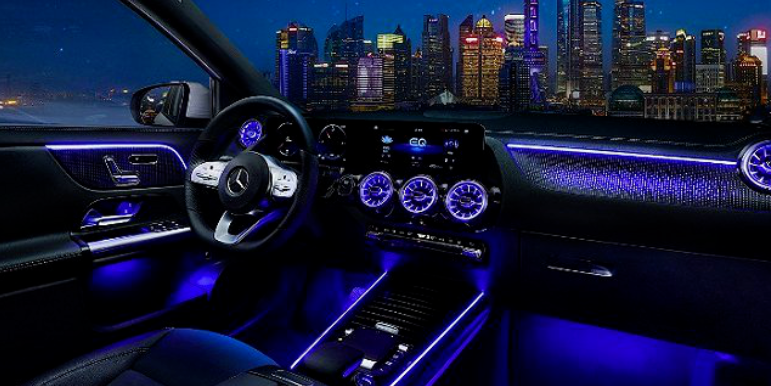

汽车氛围灯结构大致分为光学模组和电子模组两部分。其中光学模组包括PCBA，导光结构，外壳等。LED光源把光打入导光条，导光条通过自身结构设计使光发散出去，便成了我们所常见到的带状氛围灯。

当光通过圆形或其它特定形状透明材质时，会发生完全反射现象，即光只会从一头进另一头出（类似于日常见到的导光光纤）:

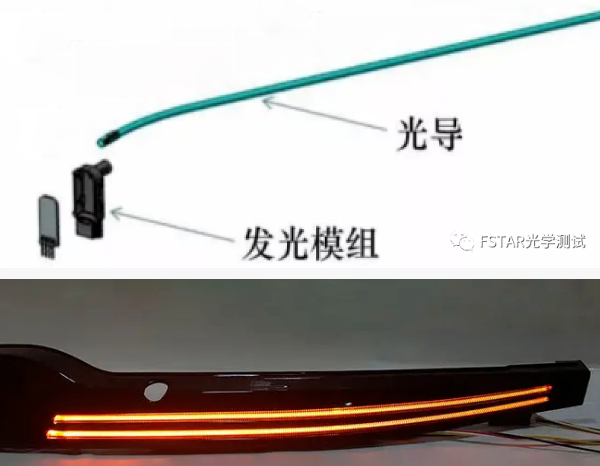

当我们破坏完全反射条件，使光从透明材质侧面射出，则称为光导：

光导现象需要对导光条做微结构设计，而这种光导结构设计的优劣及效果，就需要光学测试来验证。

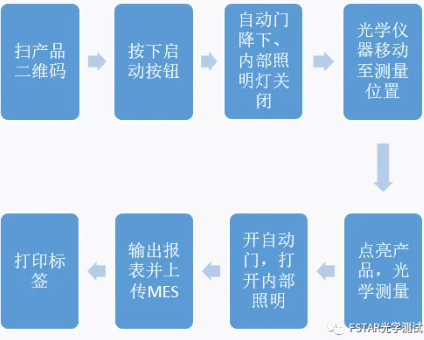

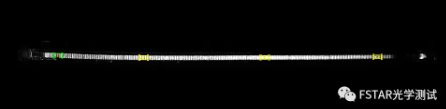

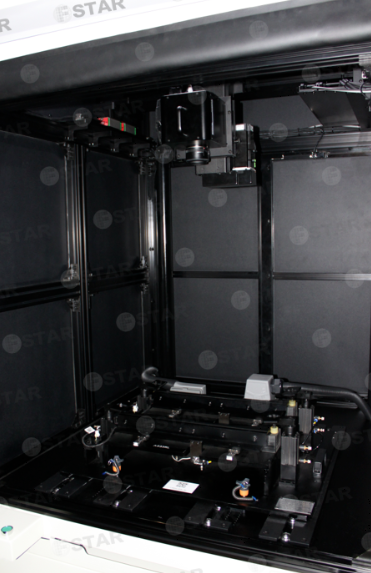

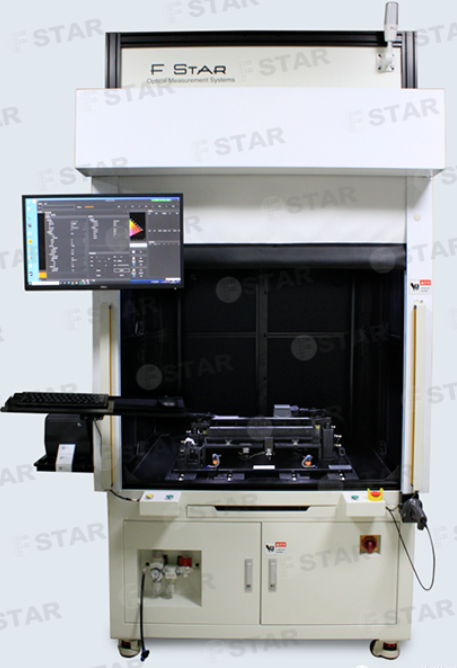

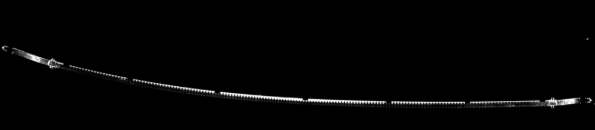

弗士达推出的氛围灯光学自动测试系统，集成DI-1600Si-E成像亮度色彩分析仪，电源供应器，灯条总线适配器，扫码枪，打印机等测试所需硬件，实现扫码、启动、产品夹持、关门、点亮、测试、判定及数据输出上传、打印标签等全自动化检测流程。可一次性获得整条氛围灯亮度，色度分布图，并可任意指定测试区域进行测试。

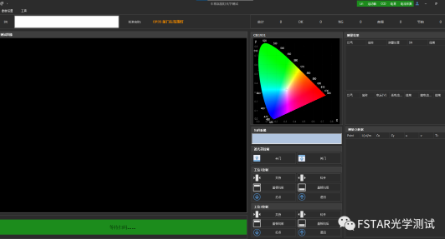

软件支持快速切换机种，仅需在胎膜扫码区域扫描治具上的二维码，即可自动切换当前机种信息，并对当前机种重新计数（统计良率及数量）。

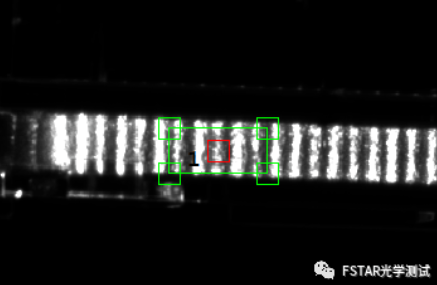

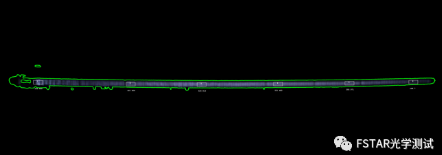

测试区域位置及形状大小可完全自定义，编辑完成后可另存方便调用。

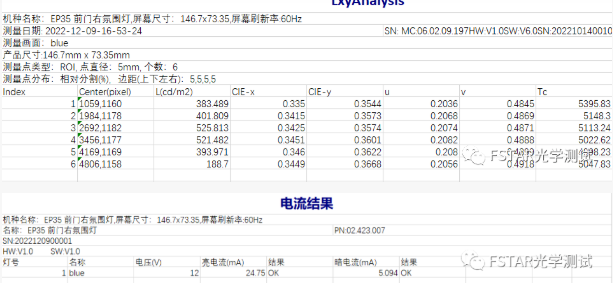

弗士达氛围灯光学自动测试系统可单次测试多个产品，或对单个产品多次不同颜色进行测试，同时进行了版本号和亮暗电流的检测以及数据的上传，大大提高了效率，满足产线稳定，高效，可溯源的作业需求。
