快速视角分析仪

快速视角分析仪

首页 >> 快速视角分析仪

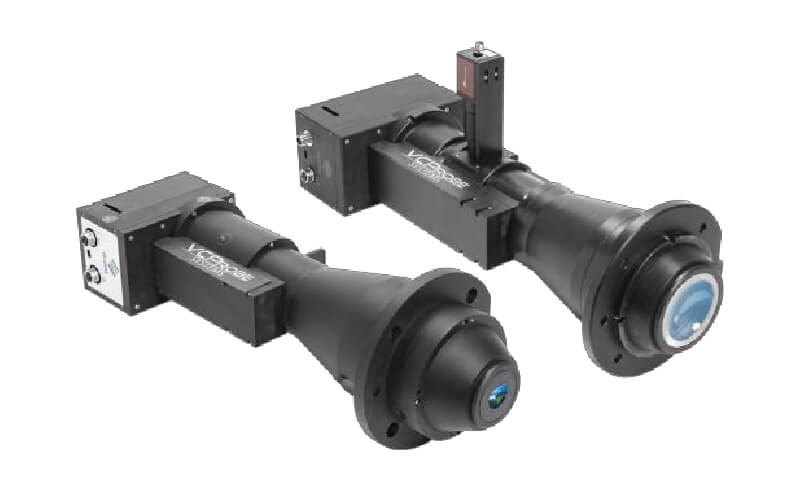

VCProde-NIR系列

  • 产品概述
  • 技术参数
  • 软件介绍


产品介绍

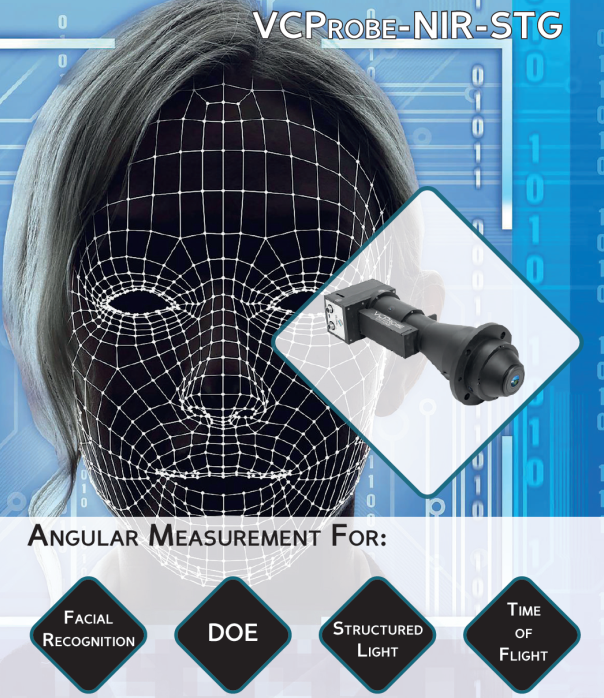

VCProde-NIR-STG

针对在近红外发射光的 DUT 进行了优化。 该设备设计用于精确测量洪水照明器、立体成像、结构化光照明组件的特性。
非常适合测量小孔径 NIR 源,并为 LED 和激光等近红外源提供高效的测量解决方案。该系统允许在 ±70° 视角锥内绘制完整映射,具有出色的角度效应,工作距离为 4mm,允许进行非接触式测量。
推荐用于 2.5 毫米出口瞳孔发射器。
DXY +/-1 毫米允许重复性优于 1% 的相对位置,便于在线定位。

特点

• 近红外视角系统
• 波长在 940nm 校准
• 工作距离:4mm
• 高精度和可靠性
• 高速测量


应用

• 面部识别
• 研发和批量生产 /QC • 3D 传感和成像

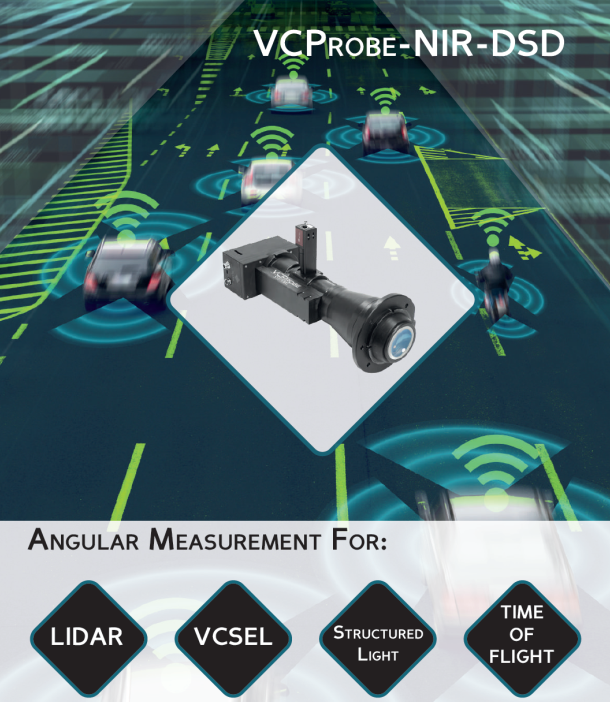

VCProde-NIR-DSD

是一种光学测量仪器,专门用于测量近红外光源的角度特性。
该系统采用非接触式测量,可在单次测量中生成 ±32° 的视角,提供 0.05° 的出色角分辨率。
它是针对单个VCSEL优化的系统,工作距离为 40mm。
VCProbe-NIR-DSD 允许对研发和批量生产/QC 应用进行高速和准确的测量。
如果您在特殊项目或批量生产中需要类似的系统,我们可以构建满足您要求的系统。


特点

• 近红外视角测量系统
• 波长校准为 850nm、905nm、940nm • 工作距离:40mm
• 高精度和可靠性
• 高速测量


应用

• 汽车(自动驾驶汽车)
• 所有近红外源分析:激光雷达,闪光激光雷达,激光二极管,VCSEL
• 驱动和内部监控系统
• 3D 传感和成像



关键词:光学检测,成像亮度色度计,光谱仪


规格VCProbe-NIR-STGVCProbe-NIR-DSD
STG-1STG-2
波长绝对强度在940 nm(*)校准在850 nm - 905 nm - 940 nm校准
视角入射角±70°±32°
方位角0-360°0-360°
工作距离3.2 mm4 mm40 mm
性能光学分辨率0.05°0.03°
线性化数据2801*2801 pixels
光阑尺寸样本优化0.5mm / 1mm / 2.5mm
聚焦距离100mm1000mm
精度辐射 (W/sr/m²)±2%±2%
功率(W)±1%±1%
节拍时间曝光时间300ms - 30s300ms - 30s
处理传输时间小于 1s小于 1s
使用条件温度范围10°C 至 +40°C
湿度范围0 至 85% 无冷凝
可选近红外发射体脉冲同步、速率和宽度测量
温度稳定的传感器
(*) 根据要求提供其他波长

规格如有更改,恕不另行通知

详情请致电联系。
