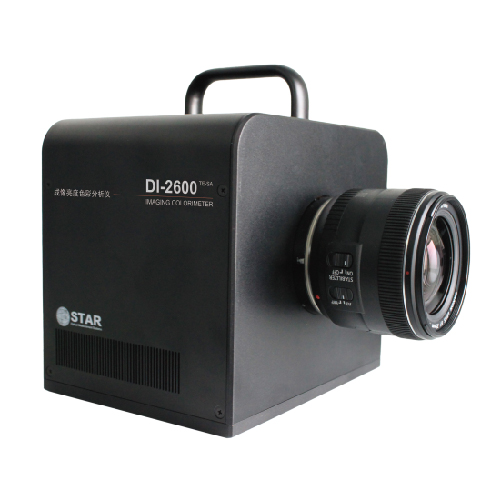

成像亮度色度计（成像亮度色彩分析仪）DI系列是弗士达开发的用于平板显示器自动光学检测的面式光学测量仪。采用制冷型图像芯片来获得高质量的拍摄画质，同时集成了光谱仪光路以提升亮度色度的准确性。不同型号的分辨率从 1200万像素到 6100万像素，满足用户的不同测试需求。

成像亮度色度计测量项目

成像亮度色度计（成像亮度色彩分析仪）主要测量亮度色度均匀性、显示缺陷(点/线缺陷、表面缺陷)、Mura和漏光、三阶残影、Black Mura、HUD平视显示器光学、短期残影、AR/VR光学特性等。



成像亮度色度计主要特点

● APK 图像信号自动控制
在手机APK与PC端利用WiFi通信，控制同步切换图像，在0.1s内完成由棋盘格画面切换至待测画面，具有速度快、稳定性好等特点。

● 电子镜头控制
系统硬件中集成了对焦驱动模块，在软件应用上实现电子控制焦距及镜头中EMD电磁驱动光圈单元功能，自动曝光，智能调节相关参数，找到最佳测试画面，轻松应对不同的测试环境。

● 双层制冷系统
采用双层制冷系统使测量噪声和漂移最小化，精确分析微弱光信号，并通过调大增益使曝光时间控制在100ms以内，缩短测量时间。

● 高分辨率图像传感器
使用14bit的CCD，具有良好的亮度分辨率，待测画面亮度为10cd/m²时，相机可以分辨至0.0024cd/㎡的亮度差异。并且可以做到每隔1s采集一幅图像。

● 内置光谱仪内置光谱仪，提升亮度色度的测量精度。

● 出厂校正
仪器出厂前已做好校正，更改测试距离、焦距、光圈等仍能保证亮度及色度的准确性。



成像亮度色度计典型应用

显示（微型显示器、手机、显示器、大尺寸电视和背光模组）测试

汽车和航空电子照明

成像亮度色度计（成像亮度色彩分析仪）软件模块

亮度色度分析
测量功能：
1.亮度色度测量；
2.亮度色度分析；
3.萤火虫测量；
4.特殊测量（测量指定产品区域的亮度色度）；
5.发光截面分析 ；
6.全屏阵列分析；
7.超低亮度分析。


短期残影测试
短期残影测量主要难点：
●控制PG与软件同步切换画面；
●测量仪器需拥有较高的亮度分辨率；
●相机曝光时间足够短；
●每次的测量点位置信息判断足够准确。


光谱分析测量
光谱校准，也可做为独立的光谱仪使用。


三阶残影测试（德国车载显示屏测试标准）
German Automotive OEM Work Group Displays于2015年制定的《Area sticking image standards for Displays》标准 ，定义了三阶残影的测试方法。


Black Mura 测试（德国车载显示屏测试标准）
German Automotive OEM Work Group Displays于2018年更新的《UniformityMeasurementStandardforDisplaysV1.30》标准，定义了车载显示器亮度均匀性、Black Mura的测试和计算方法。
与SEMUD31的计算不同，该标准重点关注黑画面下的Black Mura的测试，并且采用相对亮梯度（而不是对比度和面积）的计算来定义Black Mura。
测试结果中应包含： 白画面平均亮度、最大亮度、最小亮度、均匀性
黑画面平均亮度、最大亮度、最小亮度、均匀性


平视显示器(HUD)光学测试
车载抬头显示系统是未来车载仪表显示技术的重要发展趋势，目前已在一些高端车型中得以应用。跟任何其他显示器一样，视觉性能对HUD系 统的功能至关重要。抬头显示系统在使用时要保证投影信息在驾驶员位置清晰可见，确保投影图像的位置、色彩、亮度、清晰度的正确性，确 保能与周围环境区分开来，避免干扰驾驶或使驾驶员分心。质量不佳的抬头显示系统会对行车安全造成隐患，对汽车抬头显示系统成像质量的 检测至关重要。
HUD平视显示器的测量项目：
  1.虚像投影距离
  2.虚像尺寸
  3.查看角度（δ)
  4.HUD视场角（FOV）
  5.HUD图像角分辨率
  6.旋转角度 7.畸变
  8.虚像亮度和对比度
  9.虚像亮度均匀性
  10.不同环境光照下的虚像亮度和对比度（选配光源环境）


字符测试
字符测量可分别设定每个ROI测量区域判定条件，包括亮度均匀性、亮度均值、色度x、色度y以及字符显示缺陷（缺失、遗漏、错误等）（仅勾选缺陷检测时生效）。软件支持多个字符的同时分析，同时也可以单个字符分析。


氛围灯测试
氛围灯产品主要由LED和光导（Light Guide）组成。不同光导产品，对光学分布要求并不一样。 例如有些氛围灯追求均匀，而有些则有渐变。光导产品本身微结构特点，以及形状不规则（非平面），简单的用均匀性定义有许多实际问题。追求同一型号产品性能一致性则不会有问题。


Sparkle 检测
显示器在不同的照明条件下会产生可感知的显示火花，从而降低屏幕所显示视觉信息的对比度和色彩饱和度。Sparkle（一种随机莫尔条纹）式显示器的像素结构与防眩光层（AGL）的相互作用的结果。 散射防眩层通过将散射微结构应用到显示屏的顶面，可以减少反射光的量并避免感知环境光源的反射图像。同时，随着用户观察方向、位置的改变、光源强度和颜色的变化，显示屏上的图像会产生小点Sparkle（闪烁），带来不好的用户体验。 Sparkle检测在符合BlackMURA标准的设置下，通过评估视觉闪烁、透射图像的清晰度和反射率/透射率与观察方向（即散射分布函数），对显示器上的火花（闪光度）进行可再现的量化。。


像素分析测量
成像亮度色度计（成像亮度色彩分析仪）搭配显微镜头，可以实现显示器像素和子像素的光学测试分析及缺陷检测。用户可根据显示器像素排列方式，任意框选感兴趣区域（ROI）进行测量，测量结果包括坐标位置，亮度最大、最小、均值，色度x，色度y，色差Δu’v’，Tc。


背光键盘测量
背光键盘可能出现亮度和色度的明显差异，这些差异会影响用户的产品体验。DI仪器可以检测背光键盘的亮度和色度均一性，以及键盘单个字符的亮度和色度。可以设定测量条件和合格/不合格标准。


显示缺陷检测
显示器缺陷检测项目：黑点、亮点、亮线、暗线、弱线、异物、脏污、画异、偏色、凹痕、液晶漏液等。
背光模组缺陷检测项目：白亮点、黑点、异物、脏污、毛屑、划伤、膜材移位、漏光、黑白影等。


Mura和漏光检测
SEMID31标准是Mura和漏光的检测依据标准。
