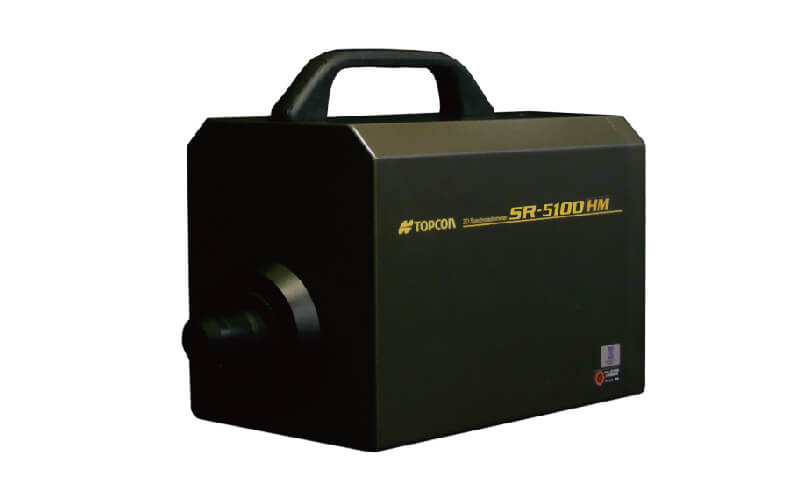

TOPCON SR-5100

——500万像素全像素光谱成像，170亿cd/m²高量程

——500万点分光成像测量光源及物体特性(光谱特性，分光透过率特性，分光反射率特性)

产品概要

2D分光辐射计SR-5100为具有点测定的分光辐射计同等性能，且可以面测量的2D分光辐射计。
2D分光辐射计SR-5100以非破坏・非接触的方式，测量光源的光谱特性，材料分光穿透率及物体的分光反射率特性，拥有高分辨率（500万像素）高量程（170亿cd/m2） 透过每1nm的分光特性测量，在客户产品质量维持上做出贡献。
在极速开发中的Micro/Mini LED显示屏及相关材料，物质质感，肌肤护理，纤维染织物，景观等广泛业种用途上使用。

特点

￭ 非破坏-非接触方式，高精度500万点，分光测量光源光谱特性及材料分光穿透率特性、物体分光反射率特性。

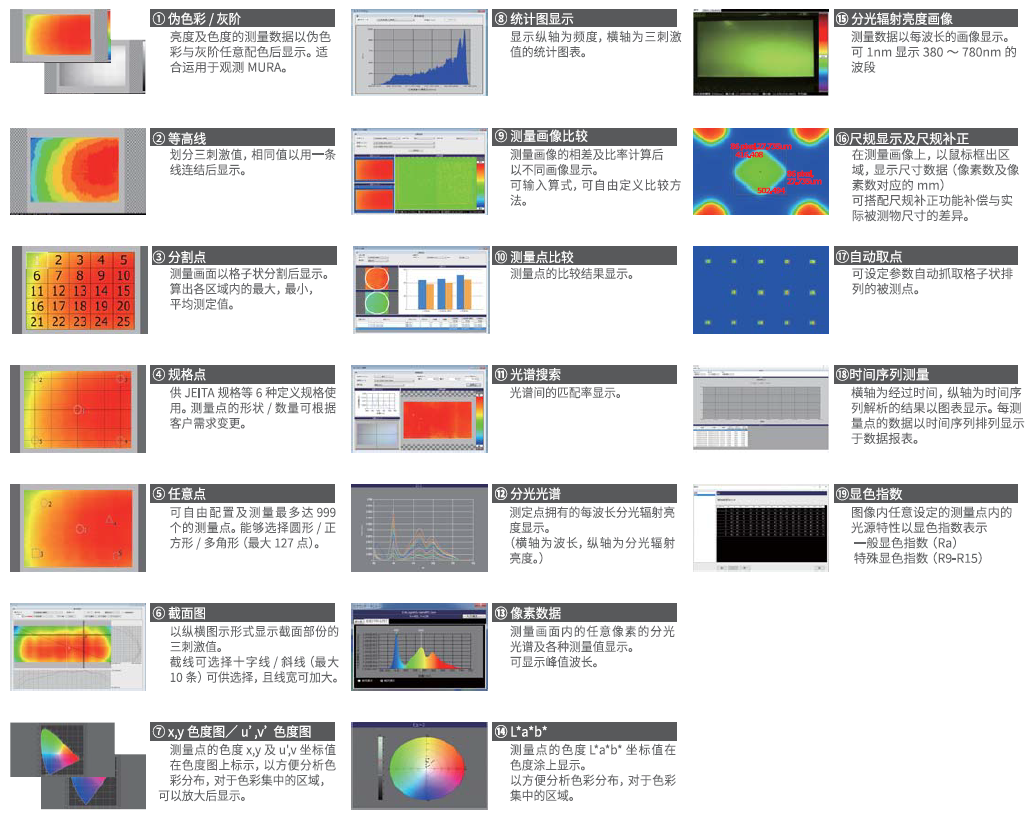

￭ 测量数据可以伪色彩、灰阶及RGB图像显示， 来观测被测物的均匀度。

￭ 透过分光成像可对物体固有的光谱分析，可运用于物体反射光的评价及模拟，并且可测量评价人眼及滤片式2维亮度计不易观测的特性。

- 500万像素(2448x2048)的高亮度量程(170亿cd/m²)分光成像测量。

- 不同光源及年龄层别人眼感度的分光成像模拟分析。

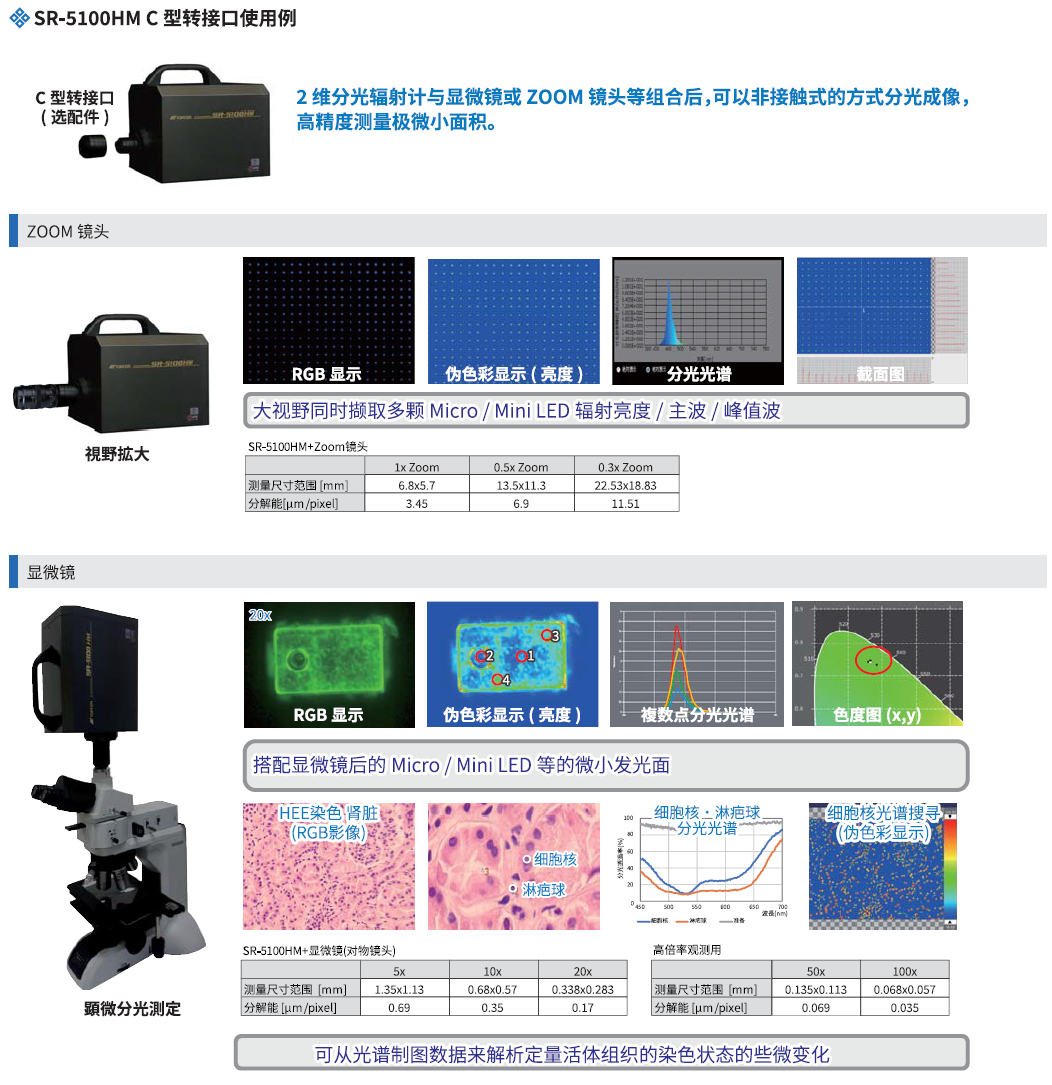

- 搭配显微镜可以高分辨率测量评价微小面的光谱分布(显微分光成像)。

- 单点式分光辐射计相同性能的成像分光辐射计。

- 对可追溯性光源校正，达成高精度的亮度及色度精度保证。

- 分光及XYZ虑片模式可供选择， 为兼具精度及速度， 对应暗态到亮态量程的机型。

- 付赠标配软件及SDK。

- 测定功能：亮度， 色度(xy， u'√') ， 相关色温度， 主波长， 刺激純度， 峰波长， 辐射亮度， 分光辐射度， L*a*b*， Hue-Chroma，RGB

分光模式
每1nm的分光测量方式的高精度测量		绝对值测量

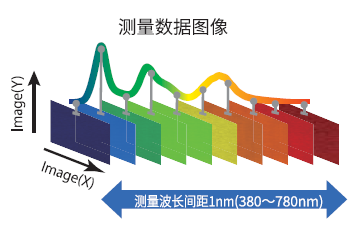

测量波长间距可选择1nm，5nm，10nm间隔。		拥有日本国家标准连结追朔体系，可高精度测量亮度及色度。
低亮度0.5cd/m²的测量		范围指定测量
能正确测量低达低亮度0.5cd/m²的亮度·色度，分光光谱。		可指定测量区域，节省测量时间显
XYZ模式
高达超低亮度0.005cd/m²的高精度测量		高速测量		高色度精度
采用本公司光学XYZ滤片，能精确测定量0.005~10万的亮度及色度。		约12秒的亮度及色度测量。 200cd/m²时		新开发的XYZ光学滤片， 高达±0.008以内的高色度精度，实现接近人眼感度。 *A光源+本公司标准彩色玻璃
共通功能
搭载500万像素CMOS		可设定任意形状测量区域		同期测量
可测定2448x2048像素。		可自由设定多角形，矩形，圆形等区域灵活对应各 种仪器显示屏，造型显示屏等。		则定OLED， LED等闪烁光源时， 输入同期信号后可稳定测量。
频率设定		自动取点测量		分层测量功能
藉由频率设定，可稳定测量脉冲光源。 *4~20000Hz		可设定参数自动抓取格子状排列的被测点。		适合用于广亮度范围宽的被侧物。
对角补正功能		物体色模式/L*a*b*， Hue-Chroma		外部控制效率化
对拍摄显示出来歪斜图像进行修正。能在同一程序菜单内进行机动对角补正。		从白板数据与实测数据，将物体色数值经过软件演算·原示		可对应及保存本公司标准SDK， MATLAB*等可读取的HDF 5格式。

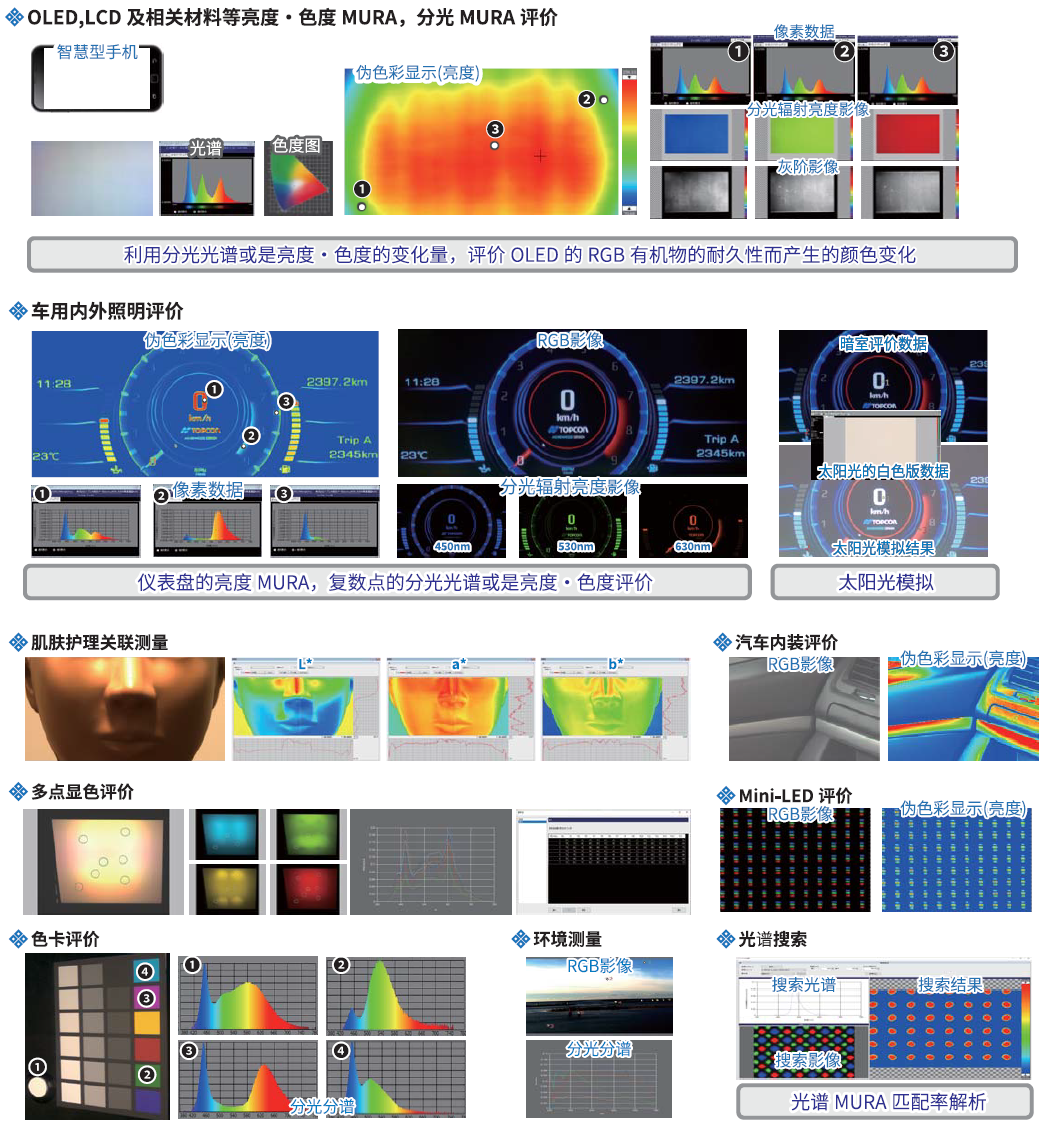

主要用途

￭ LCD、OLED、QD、激光、Micro;LED及关联材料等的亮度・色度、分光光谱的评价

￭ 汽车仪表盘及内外装照明的发光分布特性、分光光谱的评价

￭ LED照明、OLED照明的发光部的亮度・色度均匀性、分光光谱均匀性的评价

￭ 室内及室外的景物的分光光谱的评价

￭ 纤维染织物的分光光谱的评价

￭ 肌肤斑与暗沉等肌肤护理关联的评价

￭ 吸收、反射、穿透特性的分析

￭ 光学膜及涂层的不均匀、干涉条纹的测量

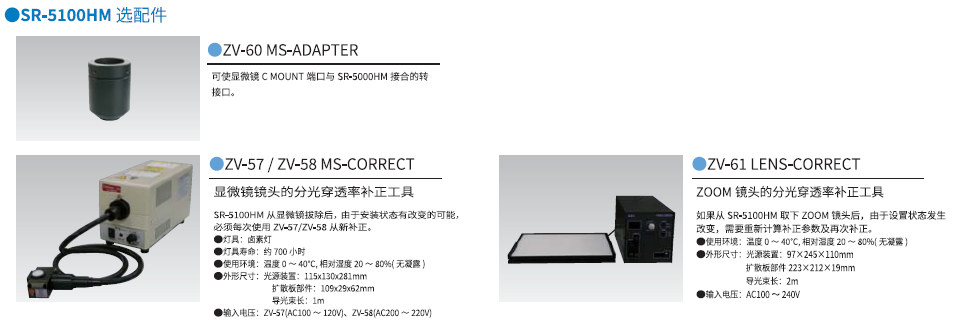

￭ 病理组织的染色状态的些微差异的解析及量化评价测量(SR-5100HM+显微镜)
