分光辐射亮度计

分光辐射亮度计

首页 >> 分光辐射亮度计

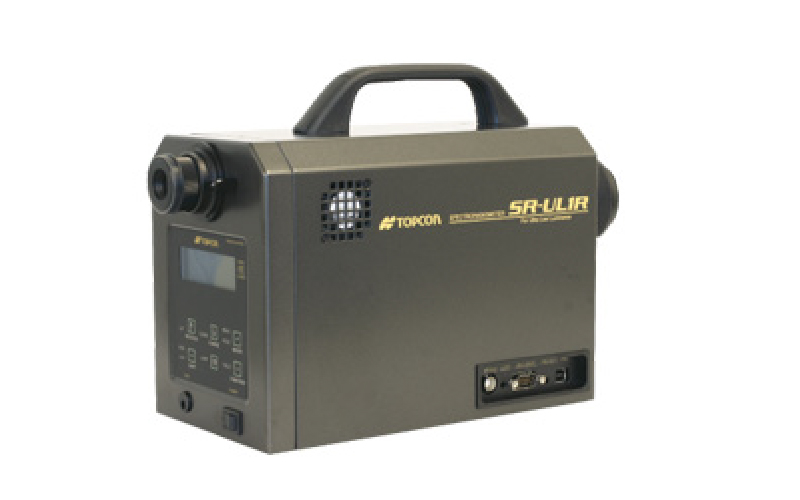

SR-UL1R

本产品在继承原SR-UL1优良性能的基础之上,增加了USB界面以及测定角电动切换等功能,从而大大提高了产品的操作性。此外,使用2°测定角时,从0.001cd/m²的超低亮度,即能保证其测定精度。

  • 产品概述
  • 技术参数
  • 软件介绍

产品介绍


原有机型SR-UL1的升级版机型,其灵敏度在SR-UL1基础上再提高5倍,达到0.001 cd/㎡。
本产品在继承原SR-UL1优良性能的基础之上,增加了USB界面以及测定角电动切换等功能,从而大大提高了产品的操作性。此外,使用测定角时,从0.001cd/m²的超低亮度,即能保证其测定精度。


特点

■ 超低亮度仪器,最低可测0.001 cd/m² 。
■ 量程宽广,量程为0.001 – 300,000 cd/m²。
■ 无需使用辅助镜,即能够高精度测定细微面的低亮度领域。
■ 高精度测定频闪光源(搭载同步测定功能、积分时间延期功能)
■ 使用标配应用软件,能够进行丰富的数据处理及主机控制。


主要用途

■ 显示器、照明等的亮度・色度、色温度特性、对比度测定、配光特性等、所有光学特性评价指标
■ 汽车仪表盘、音响、操作面板等的细微面的亮度・色度的高精度测定
■ 其他、交通标志、信号灯、各类特种光源的光品质评价


关键词:光学检测,成像亮度色度计,光谱仪

技术规格

光亮采集

电子冷却型线性阵列传感器

波长分散原理

衍射光栅

光学系统

对物镜 : f= 82mm F2.5, 目镜 : 观测视野

测定角

2°/1°/0.2°/0.1° (电动切换式)

测定距离

350mm – ∞ (从物镜金属件前端开始的距离)

光谱波宽

5 – 8nm (半波宽)

波长精度

±0.3nm * Hg光谱线

测定波长范围

380 – 780nm

波长分解能力

1nm

测定模式

自动/手动(积分时间/频率) / 外部垂直信号同步输入

测定内容

分光辐射亮度 : Wsr-1m-2nm-1

演算内容

辐射亮度 : Wsr-1m-2, 亮度 Lv : cdm-2,
  CIE1931
色度坐标 xy,
  CIE1976
色度坐标 u’ v’, 三刺激值 XYZ,

相关色温度(Tc;k)、 偏差(duv),
  CIE
表色系 2°/ 10°

亮度测定范围(*1) (*2)

 0.001 – 3,000 cd/m2

 0.003 –   9,000 cd/m2
  0.2°
0.075 – 70,000 cd/m2
  0.1°
: 0.3 – 300,000 cd/m2

亮度精度(*1)

±2%以下

色度精度(*1)

±0.002

重复精度: 亮度(*3)

1.5% : 0.001 – 0.005 cd/m²
  0.4% : 0.005 – 0.1 cd/m²
  0.3% : 0.1 cd/m²
以上

重复精度: 色度(*4)

0.005 : 0.001 – 0.005 cd/m²
  0.0015 : 0.005 – 0.1 cd/m²
  0.0005 : 0.1 cd/m²
以上

偏光特性

亮度 1% 以下 , 分光辐射亮度 2% 以下(400 – 780nm)

测定时间(*5)

  NORMAL 模式: 1 – 31
  HIGH SPEED
模式: 1 – 17

界面

USB2.0 / RS-232C

电源

专用AC电源适配器 AC100V-240V, 50/60Hz,   DC12V36W

功率

36W

使用条件

温度: 5 – 30℃, 湿度: 80%RH 以下(且无凝露)

外形尺寸 (W×D×H)

150×406×239mm

质量

5.5kg

*1 针对标准A光源
*2 NORMAL SPEED
模式测定时的测定范围
*3
测定角、连续测量10NORMAL SPEED模式
*4
测定角、连续测量10次(最大值-最小值)、NORMAL SPEED 模式
*5
PC的通信时间除外

测定直径

测定直径: mmφ

测定角

测定距离 [mm]*

350

500

800

1000

2000

10.0

15.1

25.4

32.2

66.4

4.99

7.55

12.7

16.1

33.2

0.2°

1.00

1.51

2.54

3.22

6.64

0.1°

0.50

0.76

1.27

1.61

3.32

* 从物镜金属件前端开始的距离.



选配件

辅助镜 : AL-6
辅助镜 : AL-11
辅助镜 : AL-12
标准白色板 : WS-3
CCD 接口 : IA-2
导光束 : FP-3P
三脚架 5N : Tripod 5N
三脚架 : Tripod-SR
微动台 : S-4
ND滤片 : ND-10/100
照明度接口 : ZV-30
