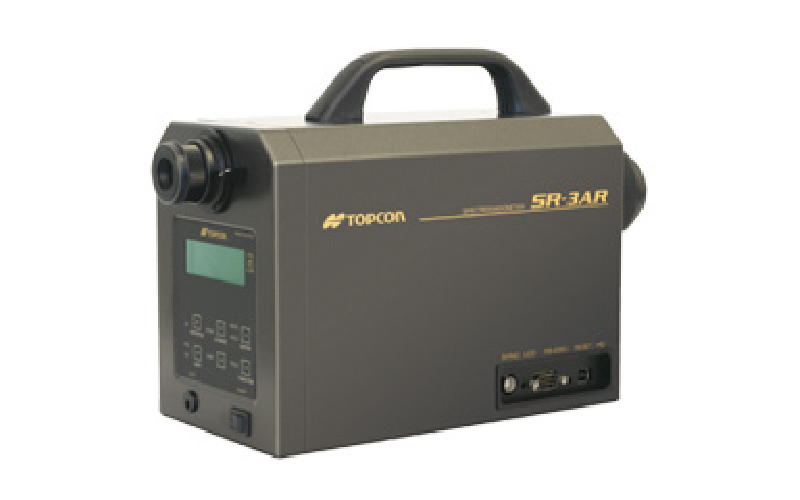

SR-3AR

  • 产品概述
  • 技术参数
  • 软件介绍

产品介绍


随着显示器的性能与品质日益提升,对测试仪器测定标准的诉求也随之提高。本公司
SR-3AR分光辐射度计正是适应行业需求,堪称业界常青树的优良产品。

本产品是在长期获得客户好评的SR-3A/SR-3A-L1的基础之上加以改良,扩大了测定范围,性能更为稳定、操作性能得到飞跃提升的优质产品。



特点

分光测光方式下的高速度、高精度绝对值测定。
■ 无需使用辅助镜,也能实现细微面、低亮度领域的高精度测定。
■ 电动切换测定角(2°/1°/0.2°/0.1°)。
■ 高精度测定频闪光源(搭载同步测定功能、积分时间延期功能)。
■ 使用标配应用软件,可进行丰富的数据处理及控制主机。



主要用途

各类FPD、相关材料
■ 户外大屏幕、数字招牌
■ 汽车仪表盘、音响、操作面板、各种灯具
■ 交通标志、信号灯
■ 普通照明及各种特种光源



关键词:光学检测,成像亮度色度计,光谱仪

技术规格

光亮采集

 电子冷却型线性阵列传感器

波长分散原理

 衍射光栅

光学系统

 对物镜 : f= 82mm F2.5, 目镜 : 观测视野

测定角

 2°/1°/0.2°/0.1° 电动切换式

最小测定直径

 2°: 10.0 mmφ

1°: 4.99 mmφ
  0.2°: 1.0 mmφ
  0.1°: 0.5 mmφ

测定距离

 350mm – ∞ (从物镜金属件前端开始的距离)

光谱波宽

 5 – 8nm (半波宽)

波长精度

 ±0.3nm *Hg 光谱线上

波长

 380 – 780nm

波长分解能力

 1nm

测定模式

 自动/手动(积分时间/频率)、外部垂直同步信号输入

测定内容

 分光辐射亮度 : Wsr-1m-2nm-1

演算内容

 辐射亮度: Wsr-1m-2, 亮度 Lv : cdm-2,
  CIE1931
色度坐标 xy,
  CIE1976
色度坐标 u’ v’, 三刺激值 XYZ,

相关色温度(Tc;k) , 偏差(duv)
  CIE
表色系 2°/ 10°

亮度测定范围(*1) (*2)

 0.1 – 3,000 cd/m2

0.3 –   9,000 cd/m2
  0.2°
7.5 – 70,000 cd/m2
  0.1°
30 – 300,000 cd/m2

亮度精度(*1)

 ±2%以下

色度精度(x,y) (*1)

 ±0.002

重复精度: 亮度(*3)

 0.3% (0.1cd/m²以上)

重复精度: 色度(*4)

 0.0005 (0.1cd/m²以上)

偏光特性

 亮度1% 以下,分光辐射亮度2% 以下(400 – 780nm)

测定时间(*5)

 NORMAL 模式: 1 – 31
  HIGH SPEED
模式: 1 – 17

界面

 USB2.0 / RS-232C

电源

 专用AC电源适配器 AC100V-240V, 50/60Hz,   DC12V 36W

功率

 约 34W

使用条件

 温度: 5 – 35℃, 湿度: 80%RH 以下 (且无凝露)

外形尺寸 (W×D×H)

 150×406×239mm

质量

 约 5.5kg

*1 针对标准A光源.
*2 NORMAL SPEED
模式的测定范围
*3
测定角2°、连续测量10 2σ、NORMAL SPEED模式
*4
测定角2°、连续测量10次(最大值-最小值)、NORMAL SPEED 模式
*5
PC的通信时间除外

测定直径

测定直径: mmφ

测定角

测定距离 [mm]*

350

500

800

1000

2000

10.0

15.1

25.4

32.2

66.4

4.99

7.55

12.7

16.1

33.2

0.2°

1.00

1.51

2.54

3.22

6.64

0.1°

0.50

0.76

1.27

1.61

3.32

* 从物镜金属件前端开始的距离.



选配件

辅助镜 : AL-6
辅助镜 : AL-11
辅助镜 : AL-12
标准白色板 : WS-3
CCD 接口 : IA-2
导光束 : FP-3P
三脚架 5N : Tripod5N
三脚架 : Tripod-SR
微动台 : S-4
ND滤片 : ND-10/100
照明度接口 : ZV-30
