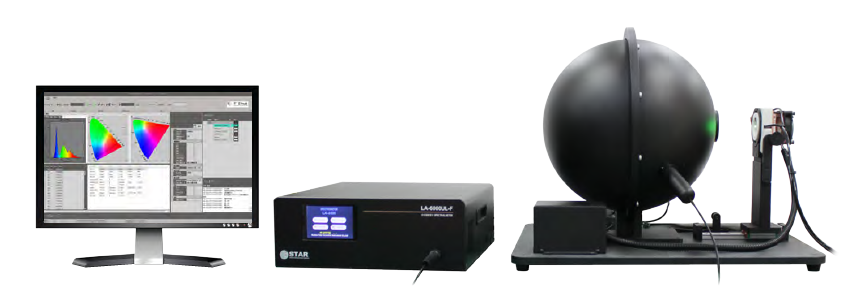

Micro/Mini LED 光学测试系统

系统组成：

高性能阵列式光谱仪，直径300mm积分球，真空吸附半导体温控台，标准灯，ISG测量软件

测量内容：

   ▶ 光通量

   ▶ 绝对光谱功率分布

   ▶ 色品坐标

   ▶ 色温

   ▶ 显色指数

   ▶ 色容差

   ▶ 色纯度

   ▶ 峰值波长

   ▶ 主波长 等

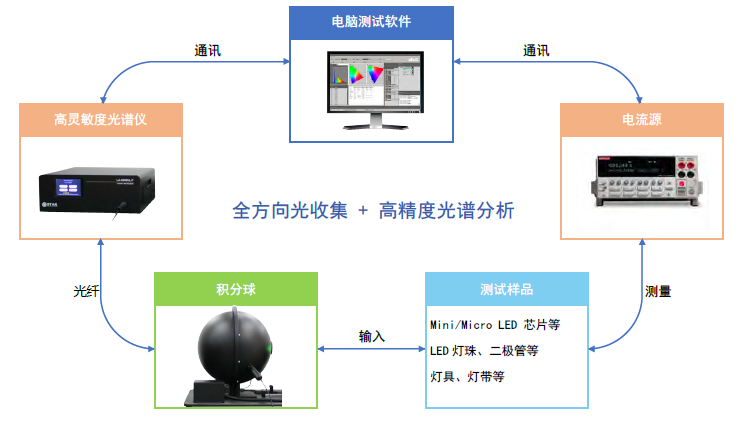

测量流程

关键技术要点：确保测量可靠性

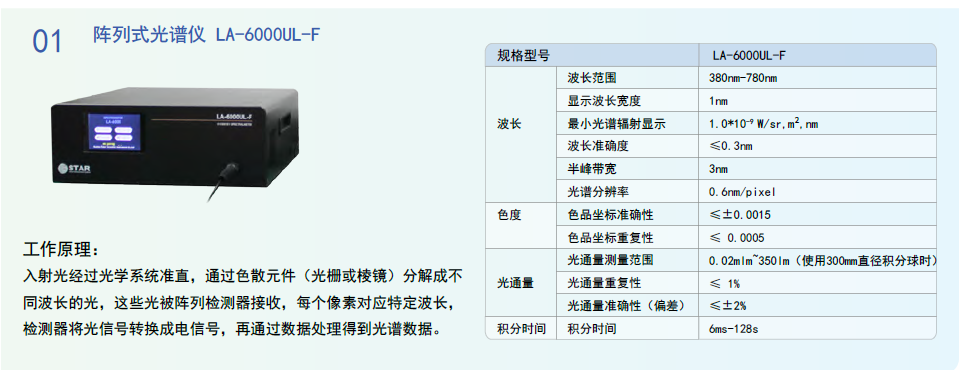

01 阵列式光谱仪 LA-6000UL-F
工作原理：

入射光经过光学系统准直，通过色散元件（光栅或棱镜）分解成不同波长的光，这些光被阵列检测器接收，每个像素对应特定波长，检测器将光信号转换成电信号，再通过数据处理得到光谱数据。

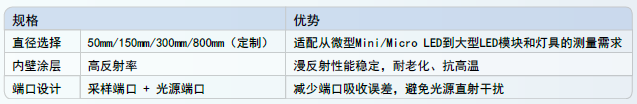

02 积分球
直径300mm积分球使用喷涂PTFE，在380~2400nm具有极高反射率，可见光段的反射比超过97%。

积分球内壁直径为300mm，该尺寸适合microLED的光通量测试。其它尺寸的积分球可进行定做。

03 真空吸附半导体温控台

配置半导体温控台，自动控温，精度±0.5℃；

在室温25℃的情况下，温控范围 5℃~100℃；

   真空吸附功能，可以方便更换Micro/Mini Led产品，同时使产品与温控台接触更好。

04 软件

   实时计算光通量（lm）、CIE 1931/1976 色度坐标（x,y/u',v'）、色温（CCT）、显色指数；

   支持数据导出（Excel/CSV）、光谱曲线对比、批量样品统计分析。

05 系统校准：

   - 光通量校准：用标准光源标定，建立光谱辐射通量与光通量的对应关系。

适用行业与场景
