OLED柔性屏高低温弯折光学测试系统

柔性可折叠OLED屏幕及材料在工艺上的一个关键点为是否可以在设计寿命内的折叠中不出现严重折痕和损坏。 按照用户日均折叠100次，5年的使用时间计算，产品需要折叠200000次。为保证使用周期的可靠性，需要在在 短时间内模拟成品弯折轨迹对材料进行动态弯折验证。

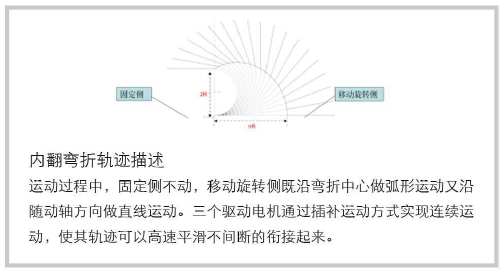

弗士达根据柔性产品的特点及弯折要求，自主研发了通过三轴插补运动方式完美模拟运动轨迹的弯折测试机台。 它无需更换轨道即可以实现任意弯折半径下的内翻和外翻测试。满足柔性屏幕、柔性钢片、柔性OLED模组等不 同产品的弯折测试。

产品特点

● 根据不同产品曲率半径需求，可任意设定弯折半径； ● 调整不同弯折半径时，无需更换硬件，操作方便； ● 利用夹具夹持设计，特殊产品配备专用治具，避免 弯折时产品脱落； ● 严格模拟实际弯折轨迹，可实现内翻和外翻的弯折 测试； ● 可以搭配多种硬件进行同步测试，采集所需数据。

技术参数

1、曲率半径调整范围：内翻：0.5-10mm，外翻：3-10mm

2、电动旋转开合角度控制：0~±180°

3、开合角度重复精度：±0.1°

4、开合速度设定范围：0~180°/s，速度可调，可停在任何位置

5、开合次数设定值：1-200,000次(可不设置上限)软件可记录弯折总数和当前次数，暂停后取下样品可继续测试；并可记录当前弯折一次的cycle time

6、恒温恒湿箱：自动供水&手动供水(选配)

-温度范围：-40℃~100℃

-温度均匀度：±2.0℃

-温度波动度：±0.5℃

-温度精度：1℃

-升温速度：1.0~3.0℃/min

-降温速度：0.7~2.2℃/min

-湿度范围：30%~98%RH

-湿度波动度：±1.5%R.H

-湿度均匀度：±2.5%R.H

如需常温基础弯折测试，可参考OLED柔性屏弯折测试系统；如需拉伸、扭曲、弯折及IVL综合测试，可参考OLED柔性屏拉伸弯折扭曲与光学测试系统。
