多角度光谱色度计 LA-506A

LA-506A多角度光谱色度计可同时测量6个视角的亮度、色度、JNCD及闪烁特性，精度高，支持多种模式与接口，适用于OLED等显示器件的全面检测。

产品概述

规格参数

多角度光谱色度计 LA-506A

多角度光谱色度计 LA-506A 具备6个不同视角的光谱仪探头和1个闪烁测量探头，在无需机械运动的情况下快速测量6个不同视角下的亮度，色度，色偏JNCD，以及闪烁特性。光谱仪保证在色度测量时比色彩分析仪更高准确性。光谱仪支持CIE1931色度及CIE170-2015亮色度的计算。

特点

• 同时测量６个不同视角下的光谱，亮度和色度

• 快速和准确的同步模式优化了测量速度和精度

• 有高精度、普通和快速模式可选择，以匹配用户对测量速度和精度的需求

• 内置自动快门用于暗光校正

• 内置ND滤镜，提升了亮度测量范围

• 集成的闪烁传感器可测量闪烁频率和Jieta值，包括SVM闪烁

• 支持 CIE170-2015色彩标准

• 提供SDK和通讯协议，方便用户集成到测试系统中

• 通讯接口：串口／以太网／WIFI

1 次同时测量6个不同视角下的亮度，色度，色偏JNCD，以及闪烁特

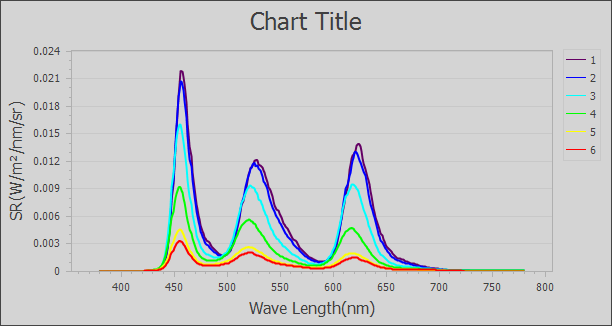

OLED显示器同时6个角度的光谱测量图

如需获取±80°连续视角的亮度/色度分布数据，可选择Conometer 160MS快速视角分析仪进行全视角性能分析。

参数

多角度光谱色度计 LA-506A
传感器	CMOS线性图像传感器
波长范围	380~780nm；380~830nm
波长分辨率	1nm
角度	6个角度，0°/15°/30°/45°/60°/75°
测量点尺寸	在0°时，100mm距离下光斑直径为2.1mm
波长再现性	±1nm*5
亮度12	测量范围	0.005~6,000 cd/m2，可选0.005~60,000 cd/m2
	准确性	100 ~ 6,000 cd/m2 时为± 1.5% 0.2 ~ 100 cd/m2 时为± 2% 0.05 ~ 0.2 cd/m2 时为± 4% 0.005 ~ 0.05 cd/m2 时为± 8%
	重复性(2σ)*3	100 ~ 6,000 cd/m2 时为± 0.2% 0.2 ~ 100 cd/m2 时为± 0.5% 0.05 ~ 0.2 cd/m2 时为± 0.8% 0.005 ~ 0.05 cd/m2 时为± 8%
色度12	测量范围	0.01 ~ 6,000 cd/m2
	准确性	100 ~ 6,000 cd/m2 的白色，在 CIE1931 x, y 中为±0.002 0.2 ~ 100 cd/m2 的白色，在 CIE1931 x, y 中为±0.002 0.05 ~ 0.2 cd/m2 的白色，在 CIE1931 x, y 中为±0.003 0.01 ~ 0.05 cd/m2 的白色，在 CIE1931 x, y 中为± 0.006
	重复性(2σ)*3	100 ~ 6,000 cd/m2的白色，在 CIE1931 x, y 中为0.0005 0.2 ~ 100 cd/m2的白色，在 CIE1931 x, y 中为0.001 0.05 ~ 0.2 cd/m2的白色，在 CIE1931 x, y 中为0.002 0.01 ~ 0.05 cd/m2的白色，在 CIE1931 x, y 中为± 0.006
杂散光	-25 dB max*4
极化误差	＜2%
积分时间范围	1ms~5000 ms
测量速度（快速模式下，测量+亮色度数据返回时间）	＞ 300 cd/m2 ，750ms
	＞ 0.5 cd/m2 ，900ms
数字分辨率	16位
Flicker测量结果	SVM Flicker，Flicker FMA（%），Flicker FFT(dB&频率)、Flicker Jeita（dB&频率）、Flicker亮度波形、Flicker jeita波形
捕获功能	一次性/连续
通讯	以太网、RS-232
暗光校正	自动/手动
ND切换	自动/手动
二次开发通讯协议	支持
